К нам, в «Фабрику Окон» часто обращаются клиенты, которые столкнулись с проблемой запотевания окон.

Чтобы разобраться, почему на пластиковых окнах образуется конденсат, необходимо дать определение термину «точка росы». Проектируя жилые дома, архитекторы, инженеры соблюдают обязательные требования, при которых точка росы остается снаружи или внутри самих стен.

Точка росы — температура, при которой лишняя влага, содержащаяся в воздухе, конденсируется и превращается в росу. Если в комнате температура в определенных местах ниже точки росы, образуется конденсат. Поэтому системы отопления (радиаторы батарей) располагают под оконными рамами.

Батареи нагревают комнату по всему периметру и препятствуют проникновению холодного потока воздуха внутрь помещения. Подоконник, расположенный над батареями, спроектирован так, чтобы прогретый воздух мог беспрепятственно подняться к окну. Оконные рамы устанавливают ближе к внутренним частям проемов. Это позволяет эффективнее прогревать стекла.

Даже незначительное изменение в указанных нормах приводит к смещению точки росы внутрь комнаты и появлению конденсата в квартире.

Важно! Санитарная норма, при которой не будет образовываться вода на окнах: влажность внутри помещения — 30-45%, температура воздуха — +20-22 градуса.

Причины возникновения конденсата на окнах могут быть разными, необходимо определить проблему возникновения

Работаем
с 2004 года.



И знаем об окнах всё. Проверьте!

Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

788

новых
клиентов
в августе.

91%

клиентов очень
довольны нашей работой.

5%

клиентов довольны
нашей работой.

Основные причины появления конденсата

Существует следующие причины образования излишней влаги:

  1. Плохая вентиляция

    Самая холодная поверхность в отапливаемом помещении — оконное стекло. Поэтому пар, содержащийся в воздухе, всегда оседает на окнах. Лишняя влага образуется во время ванных процедур, уборки, готовки.
    Для поддержания оптимального микроклимата помещения оснащаются системой вентиляции, способствующей притоку сухого воздуха. Неисправная вентиляционная система — главная причина образования точки росы.
    В деревянных окнах, в отличие от пластиковых, запотевание встречается реже. Это обусловлено меньшей герметичностью оконных рам из дерева — естественной вентиляцией.

  2. Широкий подоконник

    Вода под окном может скапливаться, если установлен слишком широкий подоконник и используются плотные шторы.

    Такие препятствия не дают теплому воздуху подняться, а стеклу прогреться. Окно переохлаждается, на поверхности выступают капельки воды.

  3. Разгерметизация

    В местах разгерметизации окна появляется внутри конденсат и возникает лед. Причины разгерметизации: старые деревянные оконные рамы, дефекты, непрофессиональный монтаж стеклопакета.

  4. Некачественные откосы

    Неправильно изготовленные откосы также являются причиной появления в доме конденсата на окнах. Проблема возникает, если в процессе монтажа не использовалась строительная пена (или плохо запенены места между рамой и проемом), утеплители (минеральная вата).

  5. Неправильно выбранное стекло для стеклопакета

    Самостоятельный выбор стеклопакета приводит к появлению конденсата со стороны комнаты.

    Потому у нас, в «Фабрике Окон», его подбором занимаются опытные специалисты, которые учитывают все особенности помещения.

  6. Дефект

    В редких случаях, в стеклопакетах встречаются дефекты одного из стекол. Недобросовестная сборка и монтаж также приводят к образованию дефектов, которые способствуют появлению конденсата.

  7. Строительные работы.

    В домах, где недавно был сделан ремонт или завершились строительные работы, наблюдается появление конденсата. В таких помещениях окна могут запотевать на протяжении нескольких лет. Через 1 или 2 года проблема решится сама. Ускорить процесс можно с помощью тепловой пушки, которая быстро и безопасно просушит комнаты.

  8. Вина жильцов

    На влажность в помещении влияет и поведение жильцов:

    • постоянное приготовление пищи без использования вытяжки, вентиляции, проветривания;
    • частая ручная стирка;
    • неисправная сантехника;
    • сушка большого количества белья;
    • большое количество цветов на подоконниках.

Особое внимание стоит уделить вентиляции, выбору профиля и системе проветривания

Продукция и услуги Фабрики Окон

Установка окон

Качественный монтаж окон – гарантия их безупречной работы на протяжении 40 лет. Для установки используются специальные технологии и новейшие системы теплоизоляции.

Производство окон

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Пластиковые окна

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Деревянные окна

Натуральность, экологичность, долговечность и изысканность – главные преимущества деревянных окон. Изделия обеспечивают высокий уровень теплоизоляции.

Алюминиевые окна

Прочные и современные алюминиевые окна надежны, безопасны и долговечны в эксплуатации. Прекрасная альтернатива пластику и дереву по доступной цене.

Только честные
отзывы

Наша работа подтверждена сертификатами, а её результат — вашими отзывами!

Именно поэтому мы любим независимые площадки по обмену мнениями, например, Яндекс.Маркет и Отзовик и irecommend.

1583 отзыва

628 отзывов

71 отзыв

Нам не нужно скрывать или покупать отзывы, ведь наш искренний сервис целиком построен на доверии.

Читать все отзывы

08.08.2022

Дмитрий

 Достоинства:

Понравилась работа мастера по установке окон Владимира.…

 Недостатки:

К сожалению не обошлось без ошибки замерщика. Одно…

 Комментарий:

Хотя по разным причинам пришлось переносить сроки…

№ ФО8-588495

Весь отзыв

03.08.2022

Алла

 Достоинства:

Высококвалифицированные специалисты, ответственная…

 Недостатки:

Их нет

 Комментарий:

Доверие к компании «Фабрика Окон» появилось сразу…

№ ФО8-930005

Весь отзыв

27. 07.2022

Борис

 Достоинства:

Внимательность, компетентность, аккуратность, ответственность…

 Недостатки:

нет

 Комментарий:

Имею опыт взаимодействия с компанией по предыдущим…

№ ФО8-588676

Весь отзыв

30.06.2022

Валерия

 Достоинства:

Профессиональный, пунктуальный, вежливый мастер…

 Недостатки:

Нет

 Комментарий:

При необходимости снова обращусь в Фабрику окон.…

№ ФО8-586820

Весь отзыв

20.06.2022

Елена

 Достоинства:

Надежная компания.Высокий профессионализм и качество.

 Недостатки:

Нет

 Комментарий:

Понравилась слаженная и четкая работа компании «Фабрика…

№ ФО8-587101

Весь отзыв

16. 06.2022

Павел

 Достоинства:

Надёжность, качество, пунктуальность.

 Недостатки:

Не выявлено

 Комментарий:

Очень понравилось работать с компанией «фабрика…

№ ФО8-585115

Весь отзыв

Читать все отзывы

Как избавиться от конденсата?

Причины появления влаги на стеклопакетах можно быстро и недорого устранить. Основное правило — не затягивать с этим вопросом. Мы поделимся с вами несложными, но эффективными советами, что делать при появлении конденсата на ПВХ окнах.

  1. Сразу откажитесь от приобретения однокамерных стеклопакетов. Наши эксперты в области остекления советуют отдать предпочтение окнам с повышенной теплоизоляцией — i-стеклам (отличается низким показателем теплопроводности). Такие окна не запотеют даже в сильный мороз.
  2. Установите оптимальный тепловой режим в помещении. В старых домах необходимо уделить внимание утеплению стен, ремонту крыш. Если радиаторы батарей плохо нагреваются (завоздушены), спускают воздух — проведите их чистку.
  3. Чаще проветривайте помещение. При необходимости установите притяжной клапан, проверьте состояние вентиляционной системы (может понадобиться чистка).
  4. Установите стеклопакеты с автоматическими клапанами, оборудованными встроенными датчиками влажности (во всех наших металлопластиковых конструкциях используется встроенная функция климат-контроля). Усовершенствованная система позволит проветривать комнату без теплопотерь. Периодически устанавливайте режим микропроветривания окна.
  5. Рекомендуется использовать бризеры. Специальные приборы позволят убрать конденсат, справиться с неприятными запахами и поддерживать оптимальный микроклимат в помещении. Они работают бесшумно, дополнительно фильтруют воздух от пыли и бактерий.
  6. Решить проблему разгерметизации окна можно с помощью силиконового герметика. Специальной смесью промазывают стыки соприкосновения стекла с рамой.
  7. На слишком широкие подоконники установите решетки подходящих размера и цвета. Для этого в подоконнике вырезается отверстие под решетку, и решётка вставляется в проделанное отверстие. Такое приспособление позволит теплому воздуху подниматься к окну и прогревать его.
  8. Конденсат на пластиковых окнах исчезнет после утепления откосов. Для этого пространство между оконной рамой и проемом тщательно запенивают. Между стеной и откосом перед установкой оконной рамы укладывают утеплитель (минеральную вату).
  9. Не ставьте на подоконники большое количество влаголюбивых растений, найдите им другое место. Белье старайтесь сушить на балконе, а не на батареях. Во время приготовления пищи, принятия ванны пользуйтесь принудительной системой вентиляции (вытяжки, встроенные вентиляторы). Используйте дополнительные обогреватели.

Окна без «росы» — это качественные стеклопакеты и профессиональный монтаж.

Если у вас «плачут окна» или вы хотите избежать этой проблемы при покупке нового остекления — приходите к нам в «Фабрику Окон». Наши специалисты ответят на ваши вопросы, расскажут и покажут, как избавиться от конденсата: проведут профессиональную консультацию по уходу за пластиковыми окнами, поделятся полезными советами, и помогут подобрать оптимальные стеклопакеты с гарантированно качественной установкой.

Почему наши
сотрудники
такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

Владимир
Анисимов
Сервисный мастер

Владислав
Богинский
Сервисный мастер

Максим
Завьялов
Менеджер заказа

Сергей
Савостин
Менеджер заказа

Материал подготовлен
в компании Фабрика Окон

Читайте также

Бесплатная консультация инженера

Наш специалист не только проведёт замеры, но и поможет выбрать подходящий профиль, стеклопакет, фурнитуры, аксессуары.

Инженер ответит на все вопросы, даст рекомендации по остеклению именно вашей квартиры и сделает это бесплатно. Время приезда выбираете вы сами.

При обращении до 14:00 можем приехать на замер сегодня!

Заказать звонок

Почему на окнах образуется конденсат

05.02.17


Вполне вероятно, вы уже знаете, что такое — образование конденсата. Вставая утром, вы, возможно, видели капли воды, покрывающие внутренне стороны стекла. Хотя окно может показаться виновником, они на самом деле не являются причиной образования конденсата. Конденсат образуется из-за вас и активности вашей семьи в вашем доме. При благоприятных условиях конденсат будет образовываться на любой поверхности, но это часто более виден на окнах.

Воздух внутри вашего дома содержит влагу. Когда температура в помещении охлаждает воздух,  который не может удерживать избыток водяного пара. Результатом является то, что водяной пар конденсируется в виде жидкости и становится заметным, особенно на холодной невпитывающей поверхностей, такой как стекло окна. Невидимая влага проникает в ваши ковры, ткани и любые другие впитывающие поверхности, часто заставляя нас чувствовать холод и сырость.

Откуда взялась влага

Каждое наше дыхание, когда мы спим или бодрствуем, добавляет влаги в воздух. Холодным утром, вы можете увидеть влагу, появляющуюся прямо перед вами, когда мы дышим. Водяной пар также образуется от использования воды, например при приготовлении пищи, принятия душа и выращивании комнатных растений. Использование сушилки для одежды и комнатные обогреватели могут создать значительное количество влаги внутри дома.

Деятельность домохозяйства.  Среднее добавление влажности  воздуха в помещении

Кулинария — 3.0 литров день.

Стирка одежды — 500 мл в день.

Душевые кабины и ванны — 1,5 литра в день на человека.

Мытье посуда — 1,0 л в день.

Сушки белья (невентилируемая) — 5.0 литров.

Газовая колонка — 1.0 литра в час.

Дыхание — 20 мл в час на человека.

Горшечные растения столько, сколько вы выливаете в горшки.

Новые дома будут иметь более высокий уровень внутренней влаги как испарения лесоматериалами, бетонных перекрытий и других строительных материалов. Даже ваше географическое местоположение и климат может оказывать влияние на конденсацию. Уровни влажности России варьируются по всей стране.

Более подробно о конденсации

Мы можем использовать измерения, чтобы определить точное время появления конденсата. Два общих термина, которые мы используем: «Относительная влажность» и «Точка росы».

Относительная влажность воздуха

Относительная влажность (RH) – это то, чем мы можем измерить влажность воздуха. Например, влажность до 80% — это относительная влажность, способность воздуха удерживать воду на 80%, при том, что точка насыщения — 100% . Чем выше температура, тем больше может содержаться влаги  в воздухе в виде водяного пара. Чем ниже температура, тем меньше влаги может содержать воздух. Поэтому появление влаги, выделяющейся при определенной температуре, мы называем «Точка росы».

Точка Росы

Точка росы — температура, при которой воздух становится достаточно прохладным, что бы выпускает влагу в воздух. Воздух может содержать только определенное количество влаги. В быту это часто означает появление влаги на окнах, зеркалах и стенах, а также впитывание мебелью и коврами.

Эффект конденсации

Высокая влажность способствует появлению плесени на стенах, потолках и материалах, таких как шторы и ковры. Эта плесень и влага является одной из основных причин ухудшения структуры зданий.

Снижение конденсации

А конденсат – это вопрос условий жизни, просто устанавливая новые окна, не решить эту проблему. Есть различные методы, чтобы помочь свести к минимуму вероятность образования конденсата:

Вентиляция

Вентиляция может помочь уменьшить влажность и конденсат, сохраняя ваш дом суше, здоровее и комфортнее. Держать окна открытыми, даже если только недолго за день, может помочь уменьшить образование конденсата. Некоторые типы наших окон  позволяют поставить пассивную вентиляцию, которая позволяет держать ваши окна закрытыми, не оставляя дом без постоянной вентиляции. Вентиляция особенно важна в новых домах, потому что они имеют тенденцию быть более герметичными, обеспечивая менее естественный поток воздуха. При приготовлении пищи, сушки белья, или душа, убедитесь, что вы водяные пары выходят наружу. Вы можете сделать это, открыв окна или форточки или при включении вентилятора.

Окна

Надежное остекление — использование двухкамерные стеклопакета помогает сохранить поверхность внутри стекла теплее и поэтому снижает вероятность образования конденсата на окнах.

Выводы

 Окна не вызывают появление конденсата.

Относительная влажность — это мера влаги в воздухе.

Точка росы — температура, при которой образуется конденсат.

Влага в воздух поступает от нашего дыхания, использование воды в домашних целях, обогревателей и от сушки строительных материалов. Влажность воздуха также может варьироваться в зависимости от вашего географического местоположения.

 Высокая влажность может способствовать росту плесени и порчи в домашних условиях.

Вы можете сократить влажность воздуха и, следовательно, конденсации, имея достаточную вентиляцию. Это включает в себя держать окна и форточки открытыми и с помощью вентиляции.

Окна с двойными стеклопакетами поможет свести к минимуму появление конденсата.

Системы вентиляции и кондиционирования помогут контролировать относительную влажность и температуру для уменьшения конденсации.


Опубликовать в блоге:

Конденсат на окнах | Причины и способы борьбы

Выпадение конденсата, плесень, наледь — распространенная проблема с пластиковыми окнами. Плесневелые грибки вызывают аллергические заболевания органов дыхания детей.

Почему возникает конденсат на окнах?

Главная причина конденсата — нарушение воздухообмена. Отработанный воздух задерживается в помещении, а свежий не поступает с улицы из-за слабо работающей вентиляции и герметичности пластиковых окон. В квартире задерживается влага от приготовления пищи, стирки, мойки и дыхания человека. Эта влага оседает на самых холодных поверхностях — стеклах и рамах.

На верхних этажах высотных зданий вентиляция работает хуже, чем на нижних.

Конденсат в новостройках появляется из-за недавнего проведения отделочных работ. Сохнет штукатурка, растворные швы, стяжки, что ведет к переувлажненности.

Согласно ГОСТа 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещении» в холодный период года оптимальная влажность в жилых помещениях должна составлять 30-45%. В новых квартирах, которые мы обследуем, влажность порой доходит до 70-80%.

Поможет ли проветривание?

Отчасти да, потому что снизится влажность воздуха. Однако при проветривании в помещение резко поступает большой объем холодного воздуха. Он охлаждает створку, раму и откосы — конденсат начинает ложиться еще активнее.

Дополнительно усугубляют ситуацию:

  • Неправильное пропенивание откосов и подоконника и их промерзание
  • Соприкосновение рамы с цементным раствором в швах
  • Подоконник закрывает батареи отопления. Сухой и теплый воздух от батарей не попадает в плоскость окна
  • Стеклопакет однокамерный, а не двухкамерный
  • Профиль с недостаточным количеством камер
  • Некачественная герметизация швов окна

Как избавиться от конденсата:

Проблема:



Вам поможет:


Конденсат Установка клапанов вентиляции на окна
Плесень на откосах Прочистка вентиляции в кухне и в ванной
Вода на подоконнике Установка решетки в подоконнике для осушения воздуха около окна
Обледенение стеклопакета в морозы Утепление и герметизация откосов
Мокрые рамы окна Пропенивание под подоконником
Грибок на откосах Установка «теплого» стеклопакета

На основании многолетнего опыта борьбы с конденсатом мы выработали простой алгоритм действий:

  1. Закажите в домоуправлении прочистку вентканалов. Прочистите кухонную вытяжку и пользуйтесь ей.
  2. Обеспечьте приток свежего воздуха с помощью клапанов приточной вентиляции. Они практически незаметны, обеспечивают приток свежего воздуха без сквозняков в объеме 30-32 куб.м./ч. (СНиП 41-01-2003 [3] устанавливает минимальный воздухообмен 30 куб.м /ч на 1 человека). Вентиляционные клапана полностью защищают от шума улицы, уличной пыли и пыльцы цветущих растений.

В 90% случаев такие меры помогают полностью избавится от конденсата.

Дополнительные действия:

  1. Проверьте, не закрывает ли подоконник батареи отопления. По СНиПам, отопительная батарея должна быть закрыта подоконником не более чем наполовину — тепло от нее прогревает и осушает воздух у окна. Можно дополнительно установить вентиляционные решетки в подоконник.
  2. Проверьте, утеплены ли Ваши откосы, не тянет ли от них холодом. Плесень — явный признак нарушений в монтажном шве окна. Монтажный шов должен быть утеплен пеной с мелкопористой структурой и хорошей адгезией (способностью прилипать к поверхностям). Пена низкого качества либо незащищенная от солнечных лучей рассыпается. Для улучшения ситуации вся отделка снимается, вновь пропенивается, пену изолируют, откосы и подоконник устанавливают обратно. Заплесневелые откосы лучше сменить.
  3. Если в комнате не только влажно, но и холодно, необходимо добавить количество батарей в комнате. Они повыcят температуру и осушат воздух.
Подробнее о клапанах вентиляции
Утепление откосов и подоконников

Информация показалась важной? Сохранить

Заказать ремонт окон можно по тел. (342)243-03-45 с 9.00 до 22.00. ежедневно.

Скачать полный прайс на ремонт окон, дверей, лоджий

Сохранить информацию к себе:

причины развития плесени +Видео как избавиться

Вы не замечали, что в последнее время в наших домах все чаще и чаще появляется плесень? Зачастую поражения плесенью вызвано неравномерной температурой в помещении и повышенной влажностью. Происходит это вследствие повреждения строительных структур: неплотно покрытая спец. материалом крыша, изоляционные дефекты подвала, повреждение в трубопроводе или образование конденсата и др.

[contents]

Обычно появление плесени после смены устаревших на новые стеклопакеты на окнах, обеспечивающие повышенную герметичность, тем самым нарушая естественную вентиляцию.

Неправильное использование или же полное отсутствие вентиляции приводит к образованию водного пара в процессе жизнедеятельности человека, который конденсируется на стенах, чаще всего в ванной и кухне. Этому способствует приготовление пищи, просушка белья и т.д.

Причины появления плесени в следствии замены старых окон на пластиковые

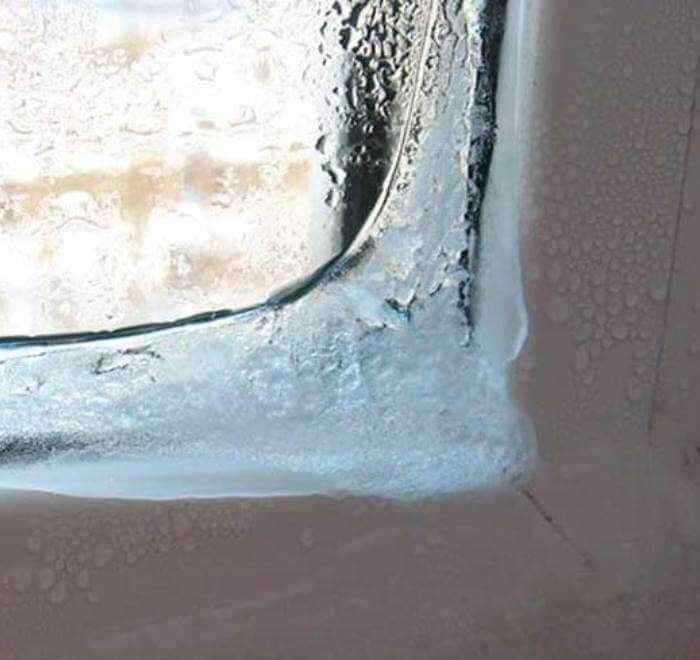

Конденсат на пластиковых окнах

В зимнее время при температуре воздуха в -12 С температура на внутренней поверхности наружного стекла будет равно -2 — 3 С.

В это врем влага конденсируется на стекле в помещении между рамами, периодически ее надо удалять. Причем в это же время при температуре в помещении в 22С + плохо изолированной обмуровкой температурой на внешней поверхности стены в углу будет 8С что значительно превышает температуру на внутренней поверхности внешнего стеклопакета, а значит конденсат на стекле образовываться не будет.

Как сказано в начальных условиях, температура поверх пластиковых окон изнутри, составляет 10С и выше.

А значит конденсат будет появляться на тех местах где наименьшая температура поэтому при смене окон конденсат образуется не на поверхности стекла, а в углу комнаты где температура ниже и составляет 8-9С. Соответственно, влага приводит к намоканию штукатурных материалов под обоями, в следствии начинается образование плесени внутри стен.

Причина образования конденсата

Влага и пар на окнах

Везде и всегда в воздухе есть пар. Чем больше температура в комнате тем больше воздух поглощает влагу. Как только влага превышает максимально количество, впитывание воздухом в себя начинает конденсирование.

Пример, такой эффект происходит, когда вы наливаете кипяток в кружку в этот момент появляются клубы пара.

Ниже будет описание влажности микроклимата:

  1. Абсолютная влажность (г/м³) – количество пара, находящегося в метре кубическом воздуха в граммах.
  2. Пиковая влажность (г/м³) – наибольшее количество пара, который при определенной температуре атмосферы может раствориться в одном кубическом метре воздуха.
  3. Относительная влажность (%) – показатель количества процентов максимального возможного растворимого количество водяного пара, содержащегося в воздухе в данный момент или промежуток времени:

Относительная влажность = (абсолютная  влажность 100%) / максимальная влажность
Во время понижения температуры охлаждение усиливается  а значит при увеличении – уменьшается

Точка росы

Точка росы представляет из себя своеобразный указатель содержания водяных паров в воздушном пространстве.

Причины образования плесени от конденсата

При увеличении отметки  влажности  происходит и повышение значения точки росы (при условии наличия определенной температуре и давления). Значение этой физической величины выражается в градусах Цельсия.

Это и есть температура, при которой возможно достижение максимального насыщение воздуха водяными парами, при условии что они постоянно содержаться в атмосфере при одном и том же значении температуры.
Причиной вторичного появления конденсата на различных поверхностях в помещении — не что иное, как градиент давления пара, который образовывается по причине разности температур и разнящихся показателей влажности воздуха между двумя сторонами элемента (внутренней и наружной).

Всякий раз пар будет перемещаться к более холодной стороне сей конструкции; тогда как при равных температурах пар будет смещаться по направлению к той стороне, где влажность меньше. Если же будет произведено охлаждение и будет достигнута точка росы, то будет образован уже знакомый нам конденсат.

Благодаря этому мы можем сделать вывод, что решающую роль для образования конденсата играет температура. При ее снижении в строй. элементе до уровня достижения точки росы внешней трети вода быстро переходит на поверхность.

Чем дальше будет та самая точка росы, тем путь влаги к поверхности будет длиннее. Если же выбранную конструкцию изолировать только изнутри, то температура понизится до того предела, где простая влага становится конденсатом.

Для избегания такой ошибки прикрепите пароизоляционные пропитки по сторонам самого помещения.

Образовалась плесень

Так же грибы плесени встречаются на деревянной, мокрой поверхности. Но плесень не вредит дереву, а во время высыхания плесневые грибы легко удаляются обычной щеткой.

Это не значит, что в на поверхности дерева не могут образоваться более опасные организмы.

Для этого используют специальные антибактериальные средства.

Образование конденсата при плюсовой температуре на улице

Рейтинг статьи:

0 (0 голосов)

Поделиться

Просмотров 452

На прочтение 11 мин

Опубликовано 15. 12.2017

Обновлено 21.01.2019

Начать нужно с того, что необходимо рассмотреть, какие параметры микроклимата были в тот момент в помещении, не проводились ли мокрые работы по заливке стяжки или по оштукатуриванию стен в ближайшие несколько дней до возникновения этой проблемы, а также, работает или нет в этот момент отопление в доме.

Это нужно рассмотреть как минимум по двум причинам. Первая – чем выше температура и влажность воздуха в помещении, тем выше температура точки росы. Вторая причина заключается в том, что если температура в помещении в этот момент времени поддерживается не системой централизованного отопления, не при помощи радиаторов отопления или конвекторов, а при помощи тепловых пушек, то конвекция в области окон организована крайне плохо (радиаторы и конвекторы либо отсутствуют, либо не подключены). В совокупности эти две причины приводят к тому, что окна (именно окна целиком, включая откосы) начинают остывать и их температура может опускаться ниже температуры точки росы. В качестве иллюстрации следует рассмотреть таблицу, где наглядно представлены значения температуры точки росы, при повышенной влажности воздуха и при различной его температуре. Подобную таблицу Вы сможете найти в рекомендациях по монтажу от компании VEKA.

ТТР

Относительная влажность воздуха, %





















Температура, °С

65

70

75

80

85

90

95

100

18

11,32

12,46

13,48

14,50

15,42

16,34

17,26

18,18

19

12,27

13,42

14,45

15,47

16,40

17,32

18,25

19,17

20

13,22

14,38

15,41

16,44

17,38

18,32

19,26

20,20

21

14,17

15,33

16,37

17,41

18,36

19,30

20,25

21,19

22

15,12

16,28

17,33

18,38

19,34

20,30

21,26

22,22

23

16,07

17,23

18,31

19,38

20,33

21,28

22,23

23,18

24

17,02

18,19

19,27

20,35

21,31

22,26

23,22

24,17

25

17,97

19,15

20,24

21,32

22,28

23,24

24,20

25,16

26

18,95

20,11

21,20

22,29

23,26

24,22

25,19

26,15

Итак, предположим, что мокрые работы по отделке в этом доме проводились буквально пару дней назад, а это является причиной очень высокой влажности в помещении, при этом отопление на объекте организовано с применением тепловых пушек, а не при помощи радиаторов отопления. Помимо этого на объекте фактически отсутствует приточно-вытяжная вентиляция, а открывание окон запрещено. При таких факторах, влажность в помещении будет очень высокой, порой вплоть до 100%, минимум 90%. Как уже упоминалось, при отсутствии радиаторов под окнами, обдувание поверхностей окон (кроме тех, на которые непосредственно направлена струя воздуха тепловой пушки) тёплым воздухом происходит крайне слабо, т.е. конвекция слабая. Как видно из таблицы, при температуре воздуха в помещении 24°С и при влажности около 90%, а именно такая влажность, или даже выше, может быть в помещении при интенсивном выполнении мокрых работ, температура точки росы составляет  22,3 °С.

Для того чтобы определить, какая температура возникает на поверхностях СПК и откосов, необходимо воспользоваться специализированным программным обеспечением, например, бесплатной системой Window с модулем Therm, и выполнить моделирование нашего узла примыкания с указанием необходимых граничных условий: наружная температура +5°С, а внутренняя температура 24°С. В результате расчета получаем, что температура в области примыкания откоса к коробке СПК не превышает 21,5°С, т.е. ниже температуры точки росы, равной 22,3 °С, что в сочетании с плохой конвекцией воздуха в области окон может приводить к образованию конденсата, в том числе и на откосах проёмов. Также следует отметить, что параметры строительных материалов, заложенные в базу данных программы, соответствуют их нормальной эксплуатационной влажности, а не настолько повышенной, которой они обладают из-за недавно производимых мокрых работ. Иными словами говоря, фактическая картина на объекте будет несколько отличаться в худшую сторону.


Вывод

Таким образом, несмотря на то, что температура на улице выше нуля, при столь неблагоприятных параметрах микроклимата в помещении, т.е., при столь высокой влажности и относительно высокой температуре, конденсат может обильно выпадать на поверхностях окон, в том числе и на оконных откосах.

Поделиться

Как избавиться от конденсата — archidea.

com.ua

Влага может вызвать появление грибков на стенах, гниении мебели и столярки. Холодные и влажные жилые помещения способствуют присутствию плесени и клещей, которые питаются плесенью. Как минимизировать конденсат?

Повышенная влажность может увеличить риск респираторных заболеваний у некоторых людей. Влага в некоторой степени является результатом конденсации воды. Для уменьшения конденсации следует предпринять ряд соответствующих шагов. Однако существуют некоторые способы, которые можно применять немедленно:
•    протирать окна и подоконники каждое утро и сжимать влажную ткань вместо того, чтобы сушить ее на нагревателе;
•    Вы также можете купить в магазинах подходящие инструменты, такие как желоба, которые отводят наружу конденсированную воду на внутренней стороне стекла (так называемые каналы конденсации) и ленты, прикрепленные к окну и поглощающие влагу («губчатые полоски»).
•    Но нужно избавиться от плесени, которая уже появилась в доме. Устраняя прямые причины роста плесени, можно надеяться, что он не возродится. Поэтому необходимо протирать стены и оконные рамы специальным фунгицидом. Затем химически протрите заплесневелые ткани, а постель выстирайте с помощью специального средства.

Внимание!
Избавление от плесени, вытирая заплесневелые поверхности щеткой и пылесося, может только увеличить риск респираторных заболеваний. После удаления плесени необходимо покрасить стены хорошего качества фунгицидной краской, предотвращающей возрождение грибка. Единственный эффективный способ избавиться от большого количества плесени — это устранить влагу.

Что такое конденсация?

В воздухе всегда есть немного влаги, даже если мы ее не видим. Когда воздух охлаждается, он не может поддерживать влажность, и тогда маленькие капли воды оседают на более холодных поверхностях. Это конденсация. Это можно наблюдать в виде пара, выходящего изо рта в прохладный день или появляющегося на зеркале после ванны.

Конденсация происходит в основном в холодную погоду, независимо от того, идет ли дождь или сухой, и не оставляет видимых следов. Он появляется на холодных поверхностях и в местах, где воздушный поток незначителен, главным образом в углах комнаты, на окнах или вблизи них, в шкафах или сзади них. Часто встречается на северных стенах.

Не только конденсат

Конденсация — не единственная причина появления влаги. Другие причины:
•    подтекающая труба с водой, подтекающая канализационная или переливная утечка воды, протекающая через крышу;
•    утечка из забитого желоба, проходящего через оконные рамы, утечка из поврежденной трубы;
•    Отсутствие или дефектный слой изоляции.
Эти причины влажности часто оставляют видимые следы. В недавно построенных домах причиной влаги может быть сушка и испарение воды, используемой во время строительства (например, вода из гипса), сырые панели и другие строительные материалы.

Если в вашем доме возникла влага из-за одной из вышеупомянутых причин, вам нужно несколько недель, чтобы утеплить и проветрить дом, прежде чем он высохнет. При сушке дома вы также можете арендовать осушитель воздуха. Если вы уверены, что влага не появляется из-за вышеупомянутых факторов, то вам следует подумать, что могло вызвать образование конденсата.

Как избежать конденсации?

Следующие 4 шага помогут уменьшить количество водяного пара, конденсированного в вашем доме:
1. Ограничить производство влаги
•    Некоторые ежедневные занятия способствуют образованию большого количества влаги за короткое время. Приготовление пищи: накрывайте кастрюли и чайник во время приготовления.
•    Парафиновые нагреватели и портативные газовые нагреватели: они выделяют большое количество влаги в воздух — 1 галлон (4,5 литра) газа или парафина производит около 1 галлона воды. Если в вашем доме слишком много конденсата, подумайте о другом способе обогрева.
•    Мытье: постирайте белье и повесьте вещи в ванной комнате, закрыв дверь и одновременно открыв окно или включив вентиляцию. Лучше всего устанавливать вытяжку с возможностью постоянной работы при сушке белья. Если у вас есть сушилка для белья, убедитесь, что ее выход за пределами здания (если это не сушилка, которая справляется с конденсацией).

2. Проветрить помещение, чтобы удалить влагу

Вы можете проветривать дом, не создавая сквозняков. Чтобы избавиться от влаги, производимой постоянно, например, во время дыхания, необходима постоянная вентиляция. Если возможно, держите маленькое окно или вентилятор на открытом воздухе постоянно, особенно если вы находитесь в комнате. На кухне и в ванной комнате требуется намного больше вентиляции, особенно во время приготовления пищи, стирки, купания и сушки белья, что связано с более широким открытием окон или установкой электрического вентилятора с датчиком влажности. Вентилятор включается автоматически, когда воздух становится влажным и недорогим в эксплуатации.

Не забывайте закрывать дверь в кухню и ванную при использовании этих комнат, даже если в этих комнатах установлены вытяжные вентиляторы. Это поможет остановить попадание влаги в другие комнаты, в первую очередь в спальни, которые обычно холоднее и более подвержены конденсации. Обеспечьте достаточное пространство для циркуляции воздуха внутри и вокруг мебели.

Откройте дверцы шкафов для проветривания. Оставьте пространство между задней частью гардероба и стеной. Если возможно, установите шкафы и мебель на внутренних стенах, а не на внешних стенах. Если занавес или жалюзи затянуты, это приводит к охлаждению поверхности окна и увеличению конденсации воды, особенно в случае стеклопакетов. Оконные вентиляторы помогают уменьшить эту проблему.

3. Теплоизоляция дома и герметизация окон и дверей

Изоляция чердака и стен, а также герметизация окон и наружных дверей помогут сохранить тепло в вашем доме и сократить расходы на отопление. Существует небольшая вероятность конденсации, если весь дом хорошо отапливается. Поэтому нужно:
•    утепление чердака;
•    запечатать окна и наружные двери;

•    рассмотреть возможность изоляции всего дома;
•    необходимость двойного остекления окон;

Если вы решили опечатать дом, важно:
•    не блокируйте фиксированные вентиляторы;
•    не закрывайте вент отверстие полностью, но оставьте отверстие размером с два кирпича и установите на него вентиляционную решетку;
•    не закрывайте помещения, в которых установлены радиаторы или топливные печи (например, газ).

4. Обогревайте дом постоянно

Лучший способ сохранить прохладу дома в холодную погоду и избежать конденсации — это установить температуру нагрева на низкую, даже если дома никого нет. Это имеет большое значение, особенно в квартирах и одноэтажных домах, а также в других жилых зданиях, где спальни не находятся прямо над теплой гостиной. Если в доме есть центральное отопление, его следует постоянно включать во всех комнатах, даже в тех, которые не используются, и устанавливать низкую температуру.

Если вы не хотите этого делать, вам следует установить радиаторы с термостатическим клапаном (не используйте парафиновые нагреватели и переносные газовые нагреватели баллонов). Радиаторный термостат поможет вам контролировать отопление и связанные с ним расходы. В то же время обязательно обеспечьте достаточную вентиляцию. Утепление стен также является эффективным способом сокращения расходов, связанных с отоплением.

Гидроизоляция дома, которую надо делать вовремя:

Пар и конденсат — Что такое конденсат?

Пар, сконденсировавшийся обратно в воду путем либо повышения его давления, либо понижения его температуры. Не путать с деминерализованной, деионизированной, подпиточной или умягченной водой. Когда конденсат поступает в питательный насос котла, добавляются дополнительные химикаты, и продукт теперь называется питательной водой котла.

Откуда берется конденсат..

  • Баки конденсатора, нижняя часть конденсатора
  • Конденсатоотводчики. Они задерживают пар в трубопроводах и пропускают конденсат.
  • Теплообменники. Конденсат должен быть удален, чтобы обеспечить теплопередачу. Конденсат стекает вниз, где открывается конденсатоотводчик и позволяет конденсату стекать в ресивер. Между теплообменником и линией конденсата должен быть положительный перепад давления, чтобы конденсат вытекал из теплообменника. Если перепада давления нет, придется установить насос для удаления конденсата.
  • Или любое другое место, где вы используете Steam.
Мы хотим, чтобы растворенный кислород не попадал в конденсат. Почему..

Это усугубит проблемы с коррозией в системе. Особенно бойлер.

  • Бойлеры с pH от 10 до 11.
  • Горячая вода является практически идеальным растворителем. Дайте ему достаточно времени, и он растворит что угодно. Помните, что бойлеры должны служить тридцать и более лет. Это означает, что у воды достаточно времени, чтобы нанести ущерб. Именно кислород в конденсате делает конденсат сильным окислителем, способным разъедать металлы.
  • Некоторые поверхности угольных уплотнений могут быть повреждены высоким содержанием кислорода в конденсате.
  • Чем больше газов попадает в конденсат, тем выше вероятность того, что в насосе возникнут проблемы с кавитацией.
  • Температура конденсата определяет количество растворенного кислорода. Вы пытаетесь сохранить энергию (температуру), которая была добавлена ​​к пару, чтобы снизить количество растворенного кислорода.

Температура °F. Температура °С. Части на миллион
Растворенный кислород
30 1 10 частей на миллион
90 32 5 частей на миллион
120 50 4 части на миллион
150 65 3 части на миллион
180 82 2 части на миллион
210 100 0 частей на миллион

Средний уровень, обнаруженный в приемниках конденсата, составляет три части на миллион.
Это почти в тысячу раз превышает уровень в пять частей на миллиард, который может вызвать точечную коррозию.

Как кислород попадает в конденсатную систему..
  • Через набивку конденсатных насосов. Сальник находится под отрицательным давлением, и внутрь просачивается воздух, который на треть состоит из кислорода.
  • Клапаны выше уровня воды могут подавать кислород, так как скорость воды снижает давление на штоке клапана.
  • Фланцы могут иметь ту же проблему, что и клапаны.
  • Кислород растворен в подпиточной воде, добавленной в котел из-за утечки конденсата.
  • Насосы со встроенными репеллерами, создающими разрежение в сальниковой коробке насоса.
Как избавиться от растворенного кислорода.
  • Добавить химикаты для его преобразования. Например, гидразин. Вы добавляете водород, который будет соединяться с кислородом, образуя воду.
  • В ядерных установках обычно добавляют водород в систему по той же причине. Водород и кислород будут объединяться, образуя воду в потоке нейтронов.
  • Деаэрировать конденсат. Обычно это делается путем нагревания конденсата паром в баке-деаэраторе, расположенном рядом с всасыванием питательного насоса котла.
  • Переход на сбалансированные торцевые уплотнения с кольцевыми уплотнениями, которые предотвратят попадание воздуха в сальниковые коробки конденсатных насосов через набивку.
  • Запорные клапаны над линией воды и фланцами труб для предотвращения попадания воздуха в систему.

Почему нас беспокоит двуокись углерода в конденсационных системах..

  • Углекислый газ (CO2) соединяется с водой (H 2 O) с образованием карболовой кислоты (H 2 CO 3 ), которая снижает рН котла.

Откуда поступает CO 2 ..

Млекопитающие выдыхают CO 2 поступает в конденсат и питательную воду..

  • Через набивку в конденсатных насосах, которые отсасывают 90 горячих скважин 9008
  • Клапаны выше ватерлинии
  • Прокладки

Почему мы должны использовать так много «подпиточной» воды в нашем бойлере. .

Потому что мы теряем так много воды.

  • Рециркуляционные линии нагнетания конденсатного насоса, которые пытаются создать положительное давление на набивку, являются частым источником потери конденсата.
  • Продувка котла является серьезной проблемой. Некоторые котлы работают с постоянной продувкой, потому что воздух, поступающий в систему, изменяет pH воды, вызывая добавление химикатов, что увеличивает общее содержание твердых веществ, вызывая необходимость дополнительной продувки..
  • Паровые инструменты.
  • Воздушные эжекторы, используемые для создания вакуума в ресиверах и т. д.
  • Конденсатоотводчики со сливом на землю.

Какие существуют методы сохранения конденсата? Перейдите на сбалансированное уплотнительное кольцо и сэкономьте кучу конденсата.

  • Не допускайте попадания воздуха в систему. Воздух вызывает частые продувки котла. Вы можете легко герметизировать фланцы, клапаны и вращающиеся валы.
  • Не сливайте конденсатоотводчики на землю. Соберите его в бак, который можно закачать обратно в систему.
  • Если конденсат циркулирует через рубашку охлаждения насоса, убедитесь, что он не сливается в канализацию. Нет никаких причин, по которым он не может быть возвращен в систему конденсата.
  • Если конденсат циркулирует между двойными механическими уплотнениями, не рекомендуется возвращать его в систему сбора конденсата. Слишком велика вероятность загрязнения конденсата утечкой продукта.

    • Ссылка.. Институт МакНалли

    Оценка конденсата и конденсата | Consulting

    Matt Dolan, PE, LEED AP, JBA Consulting Engineers, Макао, Китай, 13 октября 2016 г.

    Цели обучения:

    • Оценить требования кодекса к размерам конденсатных труб и способы их адаптации для дополнительного использования.
    • Проанализируйте психрометрические показатели и то, как они влияют на образование конденсата внутри и снаружи зданий.
    • Проиллюстрируйте точку росы и влияние температуры приточного воздуха на образование конденсата внутри зданий.
    • Объясните кодовые требования к установке охлаждающего змеевика над потолком.

    Конденсация — одно из самых простых и узнаваемых проявлений психрометрии в нашей повседневной жизни. Большинство людей помнят, как в детстве видели «потение» банки с газировкой или стакан ледяной воды снаружи в летний день. В то время мы не понимали физические факторы, лежащие в основе этого дисплея. В основном мы просто старались, чтобы стекло не капало на нас или на стол нашей матери.

    Основы психрометрии Из практики машиностроения в коммерческих зданиях конденсат и конденсат обнаруживаются как часть воздушных и водяных систем. В этой статье основное внимание уделяется воздушным и водяным компонентам, связанным с кондиционированием воздуха. Обычно мы имеем в виду конденсат, образующийся на строительных элементах (диффузоры, окна, зеркала и т. д.), и конденсат, образующийся на охлаждающих змеевиках ОВК (фанкойлы, вентиляционные установки и т. д.). Эти два параметра наиболее близки по отношению друг к другу и связаны с одними и теми же психрометрическими точками, используемыми для подачи кондиционированного воздуха в помещение.

    Конденсат – это вода, которая вытягивается из воздушного потока при его прохождении через охлаждающий змеевик для достижения требуемой температуры выходящего воздуха для кондиционирования воздуха. Он образуется, когда воздух охлаждается выше точки росы, когда температура по сухому термометру (DB) равна температуре по влажному термометру (WB) (см. рис. 1). На этом рисунке показаны стандартные точки психрометрического состояния для кондиционирования воздуха в Макао, Китай. В этом районе круглый год и особенно в летние месяцы отмечаются высокие температуры ВТ и относительная влажность. Эти условия приводят к значительно более высокому расходу конденсата и образованию конденсата на строительных элементах, присутствующих в других местах, таких как Лас-Вегас.

    Количество воды, сконденсировавшейся из воздушного потока, равно разности массового расхода воды между двумя точками состояния. В случае, показанном на рис. 1, конденсат образуется по мере заметного охлаждения воздуха от точки состояния температуры смешанного воздуха (MAT) (83,4 °F по сухому термометру/73,9 °F по влажному термометру) до соответствующей точки росы 70,1 °F. В этот момент воздух не может быть дополнительно охлажден при том же количестве присутствующей влаги (при стандартных условиях HVAC). Отношение влажности и абсолютная влажность должны уменьшаться, чтобы точка состояния воздуха оставалась в пределах психрометрической диаграммы. Когда воздух движется вниз по линии насыщения до температуры выходящего воздуха (LAT) 51,8°F по сухому термометру/51,3°F по влажному термометру), из воздуха конденсируется массовый расход воды.

    Количество воды, образовавшейся в виде конденсата, определяется по следующим физическим свойствам воздушного потока:

    • Масса влаги в воздухе как часть отношения влажности в каждой точке между температурой смешанного воздуха и температурой выходящего воздуха ( килограмм/килограмм или фунт/фунт влаги на единицу сухого воздуха): ΔW
    • Удельный объем воздуха (кубический метр/килограмм или кубический фут/фунт): V
    • Расход охлаждаемого приточного воздуха из состояния смешанного воздуха в состояние воздуха, выходящего из охлаждающего змеевика (литров в секунду или куб. футов в минуту): Q

    Уравнение по умолчанию дает скорость потока в единицах массы в единицу времени (секунды или минуты в зависимости от скорости воздушного потока). Это связано с удельным объемным коэффициентом, но его можно легко преобразовать в расход воды в л/с или галлонах в минуту путем преобразования массы в объем воды (1 л = 1 кг и 1 галлон = 8,34 фунта). Наряду с этими значениями объемного расхода мы можем вывести кодовые требования и лучше объяснить взаимосвязь между холодопроизводительностью в тоннах (киловаттах) и размером трубы для конденсата, что будет более подробно обсуждаться далее в этой статье.

    Требования кодекса

    Ниже приведены выдержки из Международного механического кодекса (IMC) 2015 г., которые непосредственно относятся к требованиям к оборудованию, размерам труб, маршрутизации и заделке.

    307.2 Испарители и охлаждающие змеевики: Системы слива конденсата должны быть предусмотрены для оборудования и приборов, содержащих испарители или охлаждающие змеевики. Системы отвода конденсата должны быть спроектированы, построены и установлены в соответствии с разделами 307.2.1–307.2.5.

    Исключение: Испарители и охлаждающие змеевики, которые предназначены для работы только в режиме явного охлаждения и не поддерживают конденсацию, не должны соответствовать требованиям этого раздела.

    307.2.1 Утилизация конденсата: Конденсат со всех охлаждающих змеевиков и испарителей должен транспортироваться из выпускного отверстия дренажного поддона в утвержденное место утилизации. Такой трубопровод должен иметь минимальный горизонтальный уклон в направлении сброса не менее 1/8 единицы по вертикали на 12 единиц по горизонтали (уклон 1%). Конденсат не должен сбрасываться на улицу, в переулок или другие места, чтобы причинять неудобство.

    307.2.2 Материалы и размеры дренажных труб: Компоненты системы удаления конденсата должны быть изготовлены из чугуна, оцинкованной стали, меди, сшитого полиэтилена, полиэтилена, АБС, ХПВХ, ПВХ (поливинилхлорида) или полипропиленовых труб или трубок. . Компоненты должны выбираться в соответствии с номинальным давлением и температурой установки. Стыки и соединения должны быть выполнены в соответствии с применимыми положениями Главы 7 Международного сантехнического кодекса в отношении типа материала. Размер сливной и дренажной линии конденсата должен быть не менее 3/4 дюйма. внутреннего диаметра и не должны уменьшаться в размерах от места соединения дренажного поддона до места сброса конденсата. Если дренажные трубы от более чем одного агрегата соединены коллектором для отвода конденсата, размер трубы или шланга должен соответствовать таблице 307.2.2. Пожалуйста, ознакомьтесь с таблицей 307.2.2, чтобы узнать тоннаж холодильного оборудования и размеры труб для конденсата.

    Трубопровод для слива конденсата должен быть снабжен сифоном U-образного типа перед косвенным сливом конденсата в утвержденный приемник (напольная раковина, кашпо и т. д.). Высота сифона необходима, чтобы компенсировать отрицательное давление вентилятора в вытяжных агрегатах и ​​обеспечить слив конденсата без обратного попадания в дренажный поддон. Эта ловушка для жидкости предотвращает попадание воздуха в корпус оборудования или выход из него, позволяя конденсату стекать из устройства.

    Перекачка конденсата для оборудования HVAC

    Принятым методом проектирования, который прямо не указан в нормах, является использование конденсатных насосов для перемещения конденсата с нижнего уровня или уменьшения воздействия уклона трубопровода в потолочном пространстве. Эти насосы используются как в напольных, так и в потолочных установках, где уровень нагнетания трубы для конденсата не может самотеком стекать в соседние магистральные линии конденсата или приемное устройство непрямого слива.

    Эти насосы обычно приводятся в действие электричеством, имеют резервуар объемом не более 1 галлона и оснащены обратным клапаном на выходе насоса для предотвращения попадания конденсата обратно в резервуар насоса после отключения насоса. Трубопровод перекачиваемого конденсата обычно совпадает с самотечным трубопроводом и соединяется с верхней частью основной линии в точке соединения, чтобы предотвратить обратное течение конденсата самотеком в перекачиваемую линию и лучше направить его путь потока.

    Конденсатные насосы представляют собой агрегаты с низким расходом и более высоким напором из-за их размера и выбираются для требований открытой системы (напор насоса выбирается с учетом потерь на трение в трубопроводе, а также статической высоты воды, необходимой для достижения нагнетания точка).

    Два важных аспекта, которые следует учитывать при выборе насоса для конкретной конструкции, — это шум при работе насоса и конструкция насоса.

    • Поскольку конденсатные насосы работают с перерывами для удаления жидкости из соответствующего резервуара, шум, который они производят во время работы, более ощутим для пассажиров. Прерывистый шум обычно более заметен для людей, чем непрерывный шум (при условии, что они имеют одинаковый и относительно низкий уровень). Непрерывный шум будет исчезать на заднем плане в течение определенного периода времени, в то время как прерывистый шум будет замечаться каждый раз, когда уровень изменяется в течение того же периода времени. Эта проблема обычно предотвращает использование конденсатного насоса в частных офисах, комнатах для гостей, спа-салонах или других местах, где люди будут находиться в течение длительного времени и заметят изменения уровня фонового шума.
    • Конструкция насоса вызывает наибольшую озабоченность при установке насосов в камерах возвратного воздуха зданий из негорючих материалов (например, Международные строительные нормы и правила, IBC, тип 1A). Для больших зданий с нагнетательными камерами возвратного воздуха обычно требуется конструкция из негорючих (металлических) камер для соответствия требованиям строительных норм и правил. Это ограничивает конкретные типы конденсатных насосов для обслуживания оборудования, установленного в камере нагнетания, поскольку некоторые марки и типы поставляются только с АБС или аналогичной конструкцией резервуара. Этот тип конструкции не соответствует требованиям индекса распространения пламени и образования дыма, как указано в ASTM E84 и упоминается в IMC/IBC.

    Расчеты требований IMC

    Размер трубы для слива конденсата, указанный в таблице 307.2.2, обеспечивает соответствие нормам и консервативный анализ при объединении систем с магистральными линиями. Эта таблица чрезвычайно полезна и соответствует требованиям для большинства типов систем, но в больших зданиях основной конденсатный стояк или трубы могут превышать указанные тоннажи и требуют экстраполяции для определения соответствующего размера трубы. Используя формулу, приведенную в предыдущем психрометрическом примере для расхода конденсата на единицу приточного воздуха, мы можем определить предполагаемую допустимую охлаждающую нагрузку, которая может быть обеспечена трубопроводом диаметром более 2 дюймов9.0003

    Используя точки психрометрического состояния на рисунке 1, ожидаемый расход конденсата составляет 0,012 галлонов в минуту/тонну. В сочетании с ограничениями гравитационного потока горизонтального трубопровода с уклоном в 1%, требуемым нормами, это приводит к примерно 42 тоннам нагрузки на ¾ дюйма. размер трубы. Это слишком большая нагрузка для данного размера трубы, так как кодовые значения не должны превышаться, но это помогает проиллюстрировать минимальный поток, который достигается от охлаждающего змеевика даже при 50% наружного воздуха во влажном климате. Даже при 100% наружном воздухе в расчетных условиях Макао количество галлонов в минуту на тонну одинаково. Причина этого в том, что по мере увеличения разницы в коэффициенте влажности количество приточного воздуха на 1 тонну (12 000 БТЕ или 3,5 кВт) охлаждения уменьшается. Обычное значение 400 кубических футов в минуту на тонну уменьшается почти до 100 кубических футов в минуту на тонну при полной нагрузке наружного воздуха (из-за высокой скрытой нагрузки и энтальпии, присутствующих во внешнем воздушном потоке).

    Используя требуемое кодом количество тонн охлаждения на размер трубы в качестве контроля, мы можем сделать вывод, что галлон в минуту на тонну ближе к 0,025. Имея это значение, а также заданные коэффициенты трения и скорости конденсата в системе горизонтальных трубопроводов, мы можем экстраполировать таблицу, приведенную в Таблице 1. В дополнение к холодопроизводительности на размер трубы был включен эквивалентный расход охлажденной воды с использованием перепад температур воды 14°F. Это было полезно в прошлых проектах гостиничных башен, где трубопроводы конденсата следуют за стояками охлажденной воды для обслуживания стояков фанкойлов гостевых комнат, что позволяет проектировщику одновременно определять размеры трубопроводов охлажденной воды и конденсата с единым эквивалентным расходом (хотя небольшие фанкойлы обычно могут достигать перепада температур воды примерно 12°F).

    Охлаждающие змеевики, установленные над потолками

    В IMC 2015 года, раздел 307.2.3, также подробно описаны особые требования к охлаждающим змеевикам, установленным над потолками, которые оказывают непосредственное влияние на эстетику конструкции потолка, техническое обслуживание и воздействие на помещение людей. .

    307.2.3 Вспомогательные и вторичные дренажные системы: В дополнение к требованиям п. 307.2.1, если возможно повреждение каких-либо элементов здания в результате перелива из оборудования первичной системы удаления конденсата, одно из следующих вспомогательные методы защиты должны быть предусмотрены для каждого охлаждающего змеевика или топливного прибора, образующего конденсат:

    1. Под змеевиками, на которых будет образовываться конденсат, должен быть предусмотрен дополнительный дренажный поддон с отдельным сливом. Дренаж вспомогательного поддона должен сливаться в заметное место для сброса, чтобы предупредить жильцов в случае остановки основного дренажа. Поддон должен иметь минимальную глубину 1,5 дюйма, должен быть не менее чем на 3 дюйма больше размеров устройства или змеевика по ширине и длине и должен быть изготовлен из коррозионно-стойкого материала. Поддоны из оцинкованной листовой стали должны иметь минимальную толщину не менее 0,0236 дюйма (калибр № 24). Неметаллические кастрюли должны иметь минимальную толщину не менее 0,0625 дюйма.

    2. Отдельная сливная линия перелива должна быть подсоединена к дренажному поддону, входящему в комплект поставки оборудования. Слив переливного стока должен производиться в заметном месте для сброса, чтобы предупредить жильцов в случае остановки основного стока. Сливная линия перелива должна соединяться с дренажным поддоном на более высоком уровне, чем основной сливной патрубок.

    3. Под змеевиками, на которых будет образовываться конденсат, должен быть предусмотрен дополнительный дренажный поддон без отдельной дренажной линии. Чаша должна быть оборудована устройством определения уровня воды, соответствующим UL 508, которое отключает обслуживаемое оборудование до того, как чаша переполнится. Вспомогательный дренажный поддон должен быть выполнен в соответствии с пунктом 1 настоящего раздела.

    4. Должна быть предусмотрена система контроля уровня воды, соответствующая UL 508, которая отключит обслуживаемое оборудование в случае засорения основного стока. Устройство должно быть установлено в основной дренажной линии, переливной дренажной линии или в дренажном поддоне, входящем в комплект оборудования, расположенном выше места соединения основной дренажной линии и ниже края переливного поддона.

    Исключение: Приборы, работающие на топливе, которые автоматически прекращают работу в случае остановки системы отвода конденсата.

    307.2.3.1 Устройства контроля уровня воды: На агрегатах с нисходящим потоком и всех других змеевиках, которые не имеют вторичного дренажа или приспособлений для установки вторичного или вспомогательного дренажного поддона, устройство контроля уровня воды должно быть установлено внутри первичного сливной поддон. Это устройство должно отключать обслуживаемое оборудование в случае засорения основного стока. Устройства, установленные в дренажной линии, не допускаются.

    Передовые методы вспомогательного и вторичного дренажа

    Охлаждающие змеевики, установленные над потолками, могут создавать различные проблемы при проектировании для соответствия разделу 307.2.3 IMC. Среди вариантов, доступных инженерам/проектировщикам, чаще всего реализуются варианты 1, 2 и 4.

    Варианты 1 и 2 обеспечивают визуальную индикацию засорения в соединении основного дренажа и не требуют питания или интерфейса для отключения сопутствующее оборудование. Кроме того, большинство производителей оборудования предусматривают вторичные дренажные патрубки перелива в качестве стандартных в закрытых горизонтальных фанкойлах, чтобы соответствовать требованиям варианта 2.

    Стандартная установка трубопровода для этого соответствия предусматривает открытую трубу для слива конденсата, оканчивающуюся прямо под потолочной конструкцией с накладкой для завершения проходки и предотвращения попадания конденсата на потолочную конструкцию. Эти варианты обеспечивают непрерывную работу связанного оборудования, даже если первичный слив заблокирован, что полезно в местах, где поддержание кондиционирования важнее, чем капание конденсата на пол в течение определенного периода времени, прежде чем техническое обслуживание выявит и устранит проблему. Сюда входят такие системы, как фанкойлы, обслуживающие электрические или телекоммуникационные помещения, установленные над потолками за пределами помещений. Эта установка обычно подходит для внутренних помещений или областей, которые не ориентированы на дизайн интерьера. Точка соединения иногда опускается вниз по стене, чтобы заканчиваться под стойкой раковины унитаза, чтобы еще больше скрыть ее внешний вид, но место соединения перелива должно быть видно для проверки и исправления при обслуживании.

    Вариант 4 более приемлем и используется в помещениях перед домом или там, где слив переливного конденсатоотводчика может привести к нарушению жилого помещения. Этот вариант удобен в таких местах, как гостевые комнаты в башне, где найти подходящее место для остановки перелива конденсата, не влияя на дизайн интерьера, впечатления гостей или их собственность, может быть сложно.

    Этот вариант зависит от нескольких методов проектирования, таких как поплавковый выключатель или датчик уровня в дренажном поддоне или выключатель перелива, установленный в дренажной трубе конденсата. Как только запорный выключатель или поплавок уровня обнаруживают приближение переполнения, они отключают соответствующее оборудование кондиционирования. В это время может быть отправлен сигнал тревоги, но в таких местах, как гостевые комнаты башни, оборудование может быть не подключено к системе управления зданием и будет подавать сигнал тревоги только локально или через систему управления в помещении. Этот вариант может привести к жалобам гостей из-за отключения оборудования, но помогает быстро выявить проблемы с установкой.

    Конденсация в системах на стороне воздуха

    Помимо общих требований по управлению конденсатом из охлаждающих змеевиков HVAC, конденсация на строительных элементах может вызвать проблемы во влажном климате или в помещениях с высокой влажностью, таких как крытые бассейны и спа. Для этих областей один и тот же психрометрический процесс управляет образованием конденсата; но, в отличие от охлаждающего змеевика, после образования конденсата нет правильного или прямого пути для его стекания. Это приводит к опасностям и повреждениям из-за того, что вода капает с металлических поверхностей диффузора на землю под ним или рядом с потолком (вызывая опасность при ходьбе, рост плесени или повреждение конструкции потолка).

    Во влажном климате, например, во Флориде и Макао, простое мытье окон кондиционированным воздухом (как принято в Лас-Вегасе для охлаждения загрузки конверта у источника) приводит к конденсации воды на внешней стороне окон и появление тумана или дождя в течение обычного дня. Приточный воздух с температурой 55°F, выходящий из типичного диффузора, значительно ниже точки росы наружного воздуха, которая в Макао составляет 79,6°F. Даже с изолированным стеклом по утрам на окнах в Макао может образовываться конденсат.

    Точка росы в помещении и температура приточного воздуха сильно влияют на конструкцию закрытых бассейнов, особенно в спа-салонах, где температура воды обычно поддерживается на уровне 104°F, а воздуха поддерживается на уровне 84,2°F и относительной влажности 55%. Как упоминалось выше и показано на психрометрической диаграмме на рисунке 2, для правильной работы механической системы в этом пространстве приточный воздух должен выходить из диффузора при температуре по сухому термометру выше точки росы в помещении. Кроме того, температура WB приточного воздуха должна быть достаточно пониженной (ниже, чем температура DB), чтобы воздух мог осушать помещение. Как скрытые нагрузки, создаваемые людьми, так и испарением воды с поверхности бассейна/бассейна должны учитываться в расчете коэффициента явного тепла (SHR) в качестве стандарта для определения температуры приточного воздуха DB и WB. Это уравнение можно описать в общем виде следующим образом:

    Это уравнение должно включать все формы тепловыделения в течение цикла охлаждения и с каждой стороны змеевика для учета общей охлаждающей нагрузки, при этом пространственные нагрузки учитываются в типичном объеме от пола до потолка. Максимальное значение для SHR равно 1,0, так как это будет означать, что скрытая нагрузка отсутствует, и все нагрузки находятся за охлаждающим змеевиком (помещая тепло двигателя вентилятора в пределы теоретической границы пространства, что будет ощутимо нагревать воздух после выхода из охлаждающего змеевика). ). Для офисных помещений SHR может достигать 0,9.— но для крытого бассейна или спа это значение может быть ближе к 0,5 из-за высоких скрытых нагрузок, присутствующих в пространстве.

    Это подчеркивает сложность помещений с высокой влажностью внутри зданий. Неправильное применение стандартного офисного ОВКВ внутри крытого бассейна вызовет значительные проблемы с конденсацией, сквозняками, дискомфортом жильцов, физическими опасностями и строительными компромиссами с ростом плесени и повреждением поверхностей здания. Правильные расчеты и понимание психрометрии необходимы для создания наилучшей системы для каждого приложения.

    Мэтт Долан — старший инженер-механик компании JBA Consulting Engineers. Его опыт заключается в проектировании сложных систем вентиляции и кондиционирования и водопровода для различных типов зданий, таких как коммерческие офисы, медицинские учреждения и гостиничные комплексы, включая многочисленные высотные башни с гостиничными номерами и рестораны.

    Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс. 9Определение 0003

    в кембриджском словаре английского языка

    Примеры конденсата

    конденсата

    Кроме того, у него также есть более 40 миллионов баррелей нефти и конденсата в плавучих хранилищах.

    От CNBC
